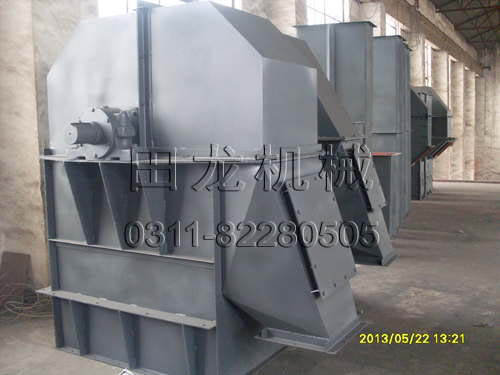

NE型板链式MILAN体育

米兰体育：10-01-01 15:03:24 浏览次数：

NE系列板链式MILAN体育是引进国外先进技术开发的新产品。该系列MILAN体育适用于垂直输送粉状、粒状和块状物料，也可提升磨琢性大的物料，物料温度一般超过200℃，提升高度最高40m。其特点主要有：提升范围广，输送能力大，驱动功率小，流入式喂料，重力诱导式卸料，使用寿命长，提升高度高，密封性好，运行平稳可靠，操作维修方便，结构紧凑、刚性好、运行费用低。

（二）技术参数

NE系列MILAN体育的技术参数
NE系列MILAN体育的技术参数
型号	提升量㎥/h	物料最大块度（mm）
		允许占百分比％
		10	25	50	75	100
NE15	16	65	50	40	30	25
NE30	31	90	75	58	47	40
NE50	60	90	75	58	47	40
NE100	110	130	105	80	65	55
NE150	165	130	105	80	65	55
NE200	220	170	135	100	85	70
NE300	320	170	135	100	85	70
NE400	441	205	165	125	105	90
NE500	470	240	190	145	120	100
NE600	600	240	190	145	120	100
NE800	800	275	220	165	135	110

（三）NE系列板链MILAN体育的结构:
        板链式MILAN体育由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
        运行部件——由料斗和套筒滚子链条组成，NE15、NE30采用单排链，NE50－NE800采用双排链。
        驱动装置——采用多种驱动组合驱动，(依用户实际需要而定)。驱动平台上装有检修架和栏杆。驱动制装置分左装和右装两种。
        上部装置——安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。

中间节——部分中间节装有轨道(双链)，以防止链条工作中摆动。
下部装置——安装有自动张紧装置。

（四）MILAN体育的动力配备

NE15、NE30、NE50、NE100、NE150、NE200、NE300、NE400型MILAN体育的最大提升量、最大提升高度及动力配备

NE型动力配备表
型号	输送量㎥/h	驱动装置		相应力提升最大高度（m）								适宜物料
		功率kw	减速机减速比	物料容重（t/㎥)
		功率kw	减速机减速比	0.6	0.8	1.0	1.2	1.4	1.6	1.8	2.0
NE15	10	1.5	47	30.28	28.78	27.28	25.78	21.78	17.28	15.28	23.28	粉状小颗粒状
	10	2.2	47					24.28	23.28	22.28	21.28
	16	1.5	29	30.78	24.28	11.78	8.28	7.28	6.28
		2.2	29		28.78	27.28	23.28	18.28	15.78	13.78	12.28
		3	29				25.78	24.28	23.28	19.28	17.28
		4	29							22.28	21.28
NE30	18.5	1.5	47	28.13	18.63	14.63	11.63	8.13	7.13	6.13	5.13	粉状小颗粒状块状
		2.2	47	42.13	31.13	24.13	18.13	15.63	13.13	9.63	8.63
		3.0	47	47.63	43.13	34.13	28.13	26.63	18.63	16.63	14.63
		4	47		44.13	41.13	38.13	32.13	28.13	24.63	22.13
		5.5	47				38.63	36.13	34.13	32.13	30.63
	31	1.5	29	14.63	8.63	6.63	5.13	4.13				粉状小颗粒状块状
		2.2	29	24.13	16.13	12.63	8.63	7.13	5.63	5.13	4.13
		3	29	33.63	24.63	17.63	14.63	12.13	8.63	7.63	6.63
		4	29	45.63	33.63	28.63	21.63	17.13	14.63	12.63	9.63
		5.5	29	47.13	43.63	37.63	30.63	26.13	22.63	18.13	16.13
		7.5	29			40.63	38.13	35.63	31.63	27.63	24.63
		11	29						33.63	31.63	30.13
NE50	35	1.5	47	12.63	7.63	5.63	4.63	3.63				粉状小颗粒状块状
		2.2	47	19.63	14.13	9.13	7.63	6.13	5.13	4.13	3.63
		3	47	29.63	21.63	15.63	12.63	9.13	7.63	6.63	5.63
		4	47	40.63	29.63	23.63	17.63	14.63	12.63	9.63	8.13
		5.5	47	49.13	41.63	33.13	27.13	23.13	18.13	16.13	14.13
		7.5	47		45.63	41.63	37.63	32.13	27.63	24.63	21.63
		11	47				38.63	36.63	34.13	32.13	30.13
	60	1.5	29	5.63	3.63							粉状小颗粒状块状
		2.2	29	9.13	6.13	4.63	3.63
		3	29	15.13	9.13	7.13	5.63	4.63	3.63	3.13
		4	29	22.63	15.13	10.13	8.13	6.63	5.63	4.63	4.13
		5.5	29	32.13	23.63	17.13	13.63	9.63	8.13	7.13	6.13
		7.5	29	44.63	32.63	25.63	19.63	16.63	14.13	12.13	9.13
		11	29	48.63	44.63	38.63	32.13	27.13	23.63	19.13	16.63
		15	29			41.13	38.13	35.63	33.13	28.63	25.63
		18.5	23							31.13	29.13
